气动法兰蝶阀

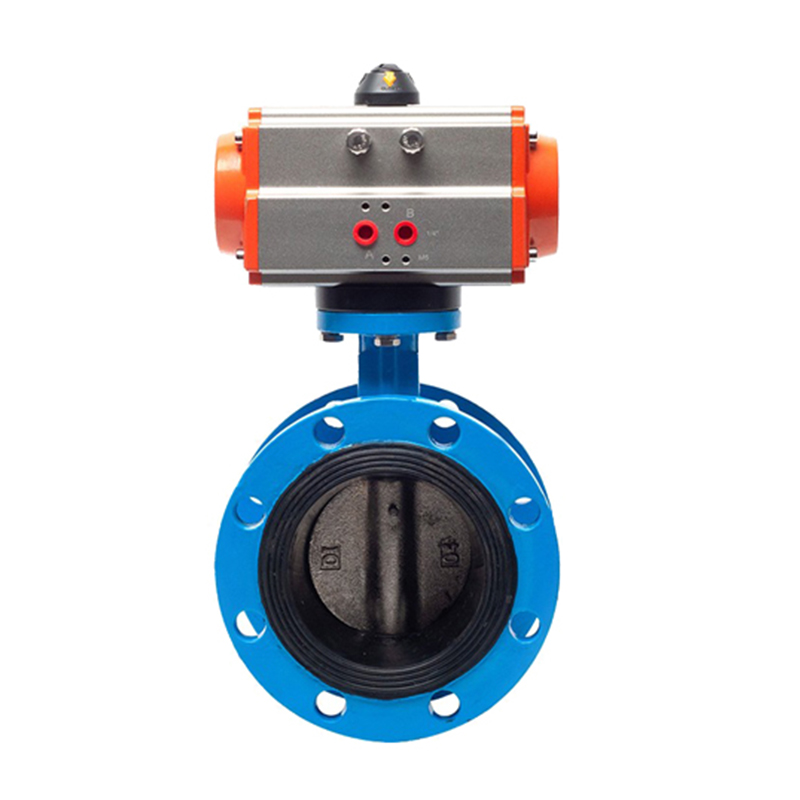

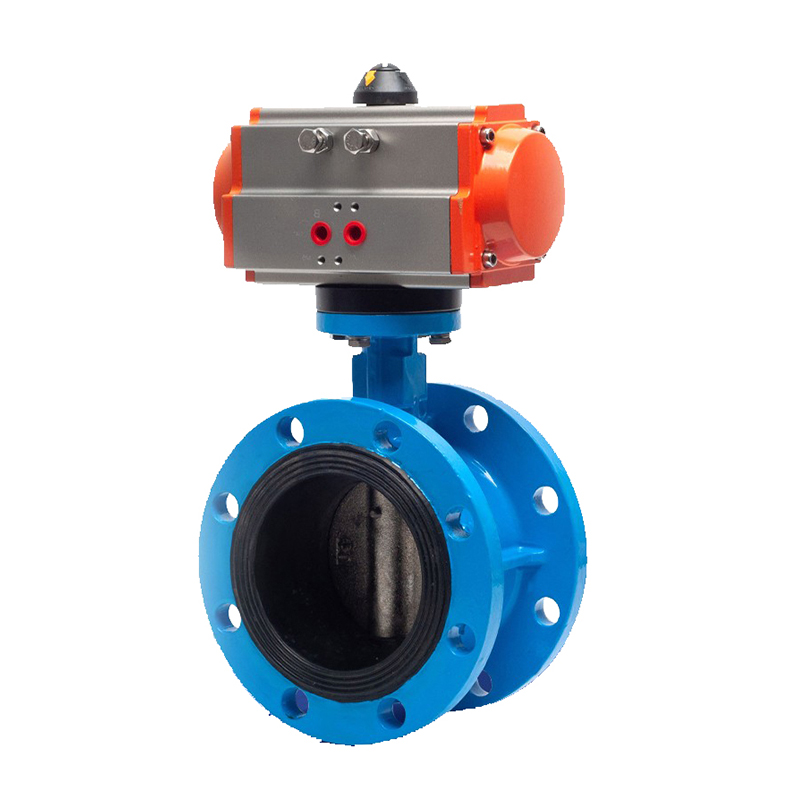

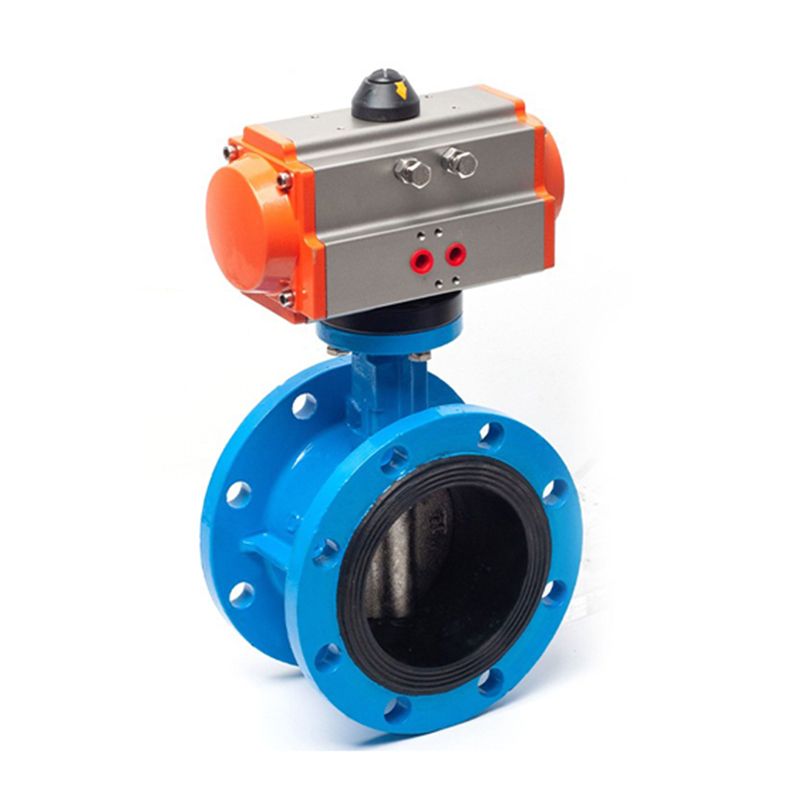

产品名称:气动法兰铸铁蝶阀
公称通径:DN50-DN1500(可定制大尺寸)
阀体材质:可选不锈钢、铸铁、球墨铸铁、铸钢
使用温度:PTFE: -20°C~180°C;PPL: -20°C~250°C
气源可选:双作用 / 单作用
可选配件:电磁阀、定位器、回讯器、涡轮
适用介质:水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质
气动蝶阀具有结构紧凑、体积小、运行可靠、密封性能好、易维修、安装方便的优点。


产品介绍

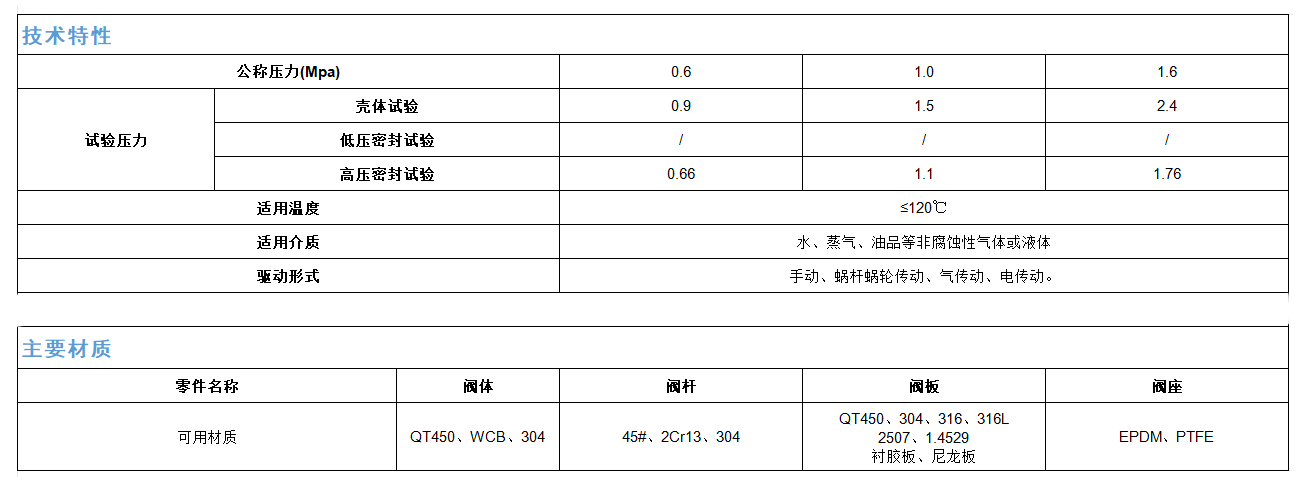

阀体参数
执行器参数
应用案例


气动蝶阀可用于控制工作温度在-10度~150度的水、空气、蒸汽、天然气、食品、药品、油品和各种腐蚀性介质、泥浆、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高。



● 舌槽接合式阀座设计、不易变型、零泄漏

● 双扁精密咬合结构、防止腐蚀、拆装方便

● 符合IS05211标准高平台设计、超长寿命

● 双向密封、双向承压、启闭扭矩小、流通性好结构轻巧,安装方便,经济适用,应用广泛
















AT气动执行器是用气压力驱动启闭或调节阀门的执行装置,又被称气动执行机构或气动装置,不过一般通俗的称之为气动头。气动执行器有时还配备一定的辅助装置。常用的有阀门定位器和手轮机构。阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按控制器的控制信号,实现准确的定位。手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时,利用它可以直接操纵控制阀,以维持生产的正常进行。

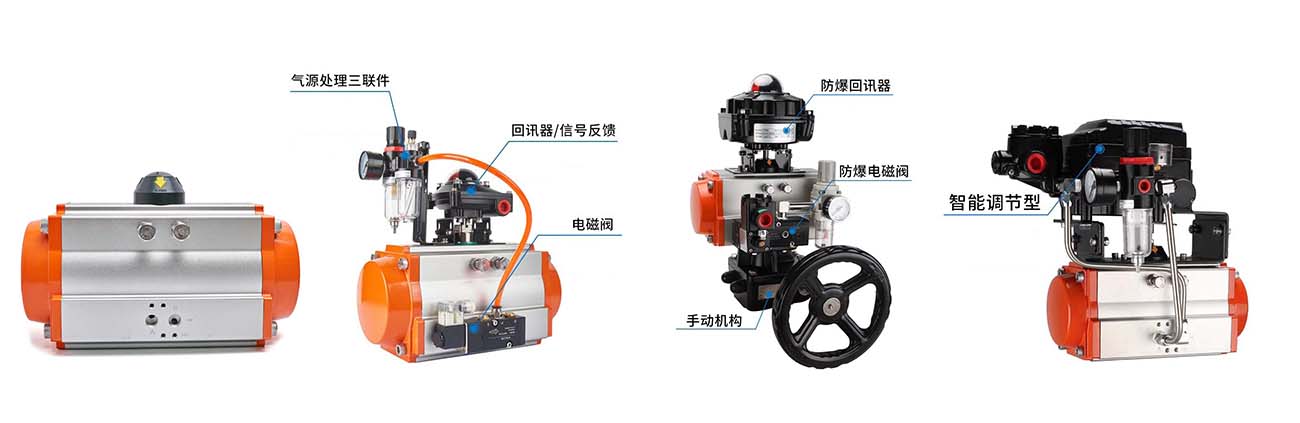

AT气动执行器可选配件:电磁阀、气源处理三联件、回讯器、涡轮、定位器等,改变密封件材料,可应用于高温或低温场合。全面符合最新的国际规范:IS05211、DIN3337和VDI/DE3845、NAMUR标准。

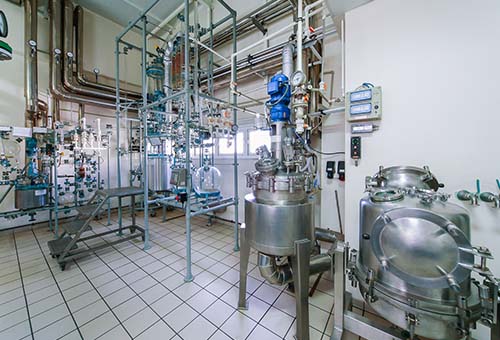

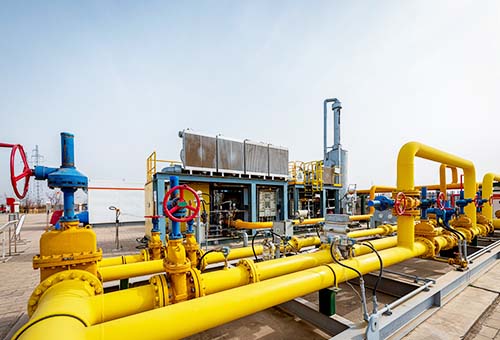

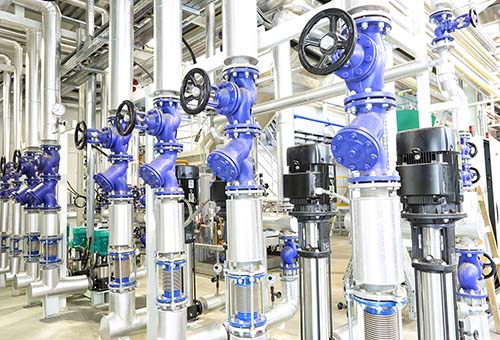

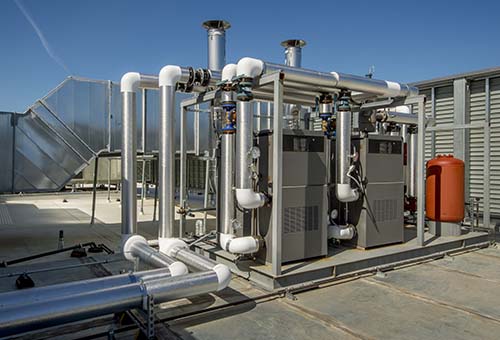

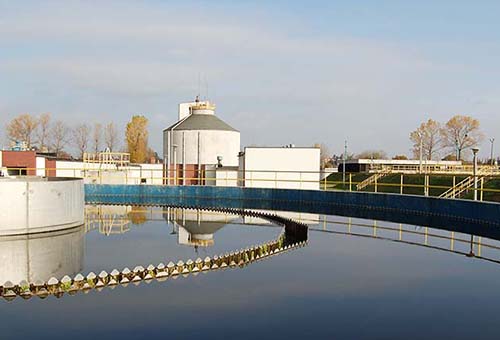

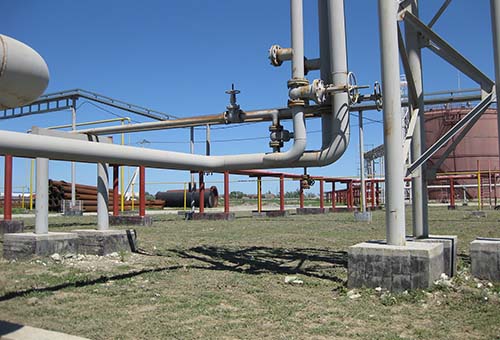

工程案例
